Проверить емкость аккумулятора мультиметром можно только ориентировочно. Обычный мультиметр показывает напряжение на клеммах, а не фактическую емкость в ампер-часах. Для точной проверки нужен тест под нагрузкой, батарейный тестер или контролируемый разряд с измерением тока и времени.
Таблица заряда аккумулятора: как проверить емкость АКБ мультиметром
Мультиметр используют для первичной оценки состояния аккумулятора. Чаще всего проверяют 12-вольтовый свинцово-кислотный автомобильный аккумулятор. По напряжению покоя можно примерно определить уровень заряда, но не полную остаточную емкость. Емкость батареи измеряют в ампер-часах. Например, АКБ на 60 Ah теоретически может отдавать ток 3 А в течение 20 часов при стандартных условиях. Напряжение показывает, насколько АКБ заряжен в момент проверки, но не всегда показывает, сколько энергии он реально способен отдать под нагрузкой. Перед измерением аккумулятор должен постоять без зарядки и без нагрузки. Для автомобильного АКБ нужно выключить двигатель, фары, магнитолу, подогрев, сигнализационные потребители по возможности. Если аккумулятор только что заряжали или автомобиль недавно работал, показатель напряжения будет завышенным.
Как подготовить батарею к проверке

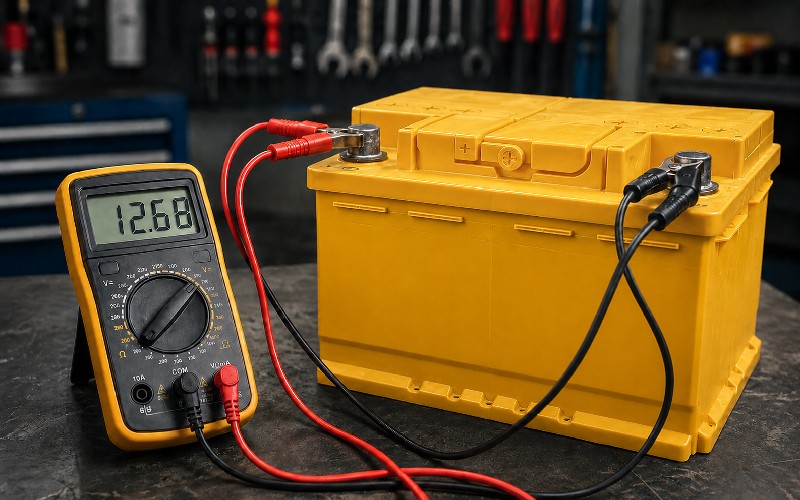

Для базовой проверки нужен исправный цифровой мультиметр. На приборе выбирают режим измерения постоянного напряжения DCV. Для 12-вольтового аккумулятора обычно ставят предел 20 В, если мультиметр не имеет автоматического выбора диапазона. Красный щуп подключают к плюсовой клемме, черный — к минусовой. Если на дисплее появляется значение со знаком минус, щупы просто перепутаны местами. Сам показатель при этом можно читать по модулю, но для правильной работы лучше подключать щупы соответственно полярности.
Важно! Нельзя ставить мультиметр в режим измерения тока и прикладывать щупы напрямую к клеммам АКБ. Это создает короткое замыкание через прибор. Мультиметр может сгореть, а аккумулятор — дать искру, перегреть провода или повредить клеммы.
Таблица заряда 12V аккумулятора по напряжению
Показатели ниже подходят для ориентировочной оценки 12-вольтового свинцово-кислотного аккумулятора в состоянии покоя. Значения могут отличаться в зависимости от типа АКБ, температуры, возраста батареи и времени после зарядки.
| Напряжение на клеммах | Ориентировочный заряд | Состояние АКБ |
|---|---|---|
| 12,7–12,8 В | 90–100% | Аккумулятор заряжен |
| 12,5–12,6 В | 75–90% | Нормальный уровень заряда |
| 12,3–12,4 В | 50–75% | Нужна подзарядка |
| 12,1–12,2 В | 25–50% | Низкий заряд |
| 11,9–12,0 В | 0–25% | Глубокий разряд или плохое состояние АКБ |
| ниже 11,8 В | критически низкий уровень | Нужна зарядка и диагностика |
Если напряжение ниже 12,2 В, аккумулятор не стоит оставлять без подзарядки. Для свинцово-кислотных АКБ длительный разряд вреден. Он ускоряет сульфатацию пластин и уменьшает фактическую емкость.
Как проверить аккумулятор мультиметром под нагрузкой
Проверка под нагрузкой точнее простого измерения напряжения покоя. Она показывает, как аккумулятор ведет себя, когда от него нужен ток. Для автомобильного АКБ нагрузкой может быть запуск двигателя или специальный нагрузочный тестер. Для бытовой проверки можно измерить напряжение до запуска двигателя, во время запуска и после начала работы генератора.
Перед запуском исправный заряженный АКБ обычно показывает примерно 12,6–12,8 В. Во время прокручивания стартера напряжение кратковременно падает. Если просадка очень сильная, аккумулятор может быть разряженным, изношенным или иметь высокое внутреннее сопротивление. После запуска двигателя напряжение на клеммах обычно повышается, потому что работает генератор. Нормальный показатель зарядки часто находится в пределах примерно 13,8–14,4 В. Если напряжение не поднимается после запуска, нужно проверять не только аккумулятор, но и генератор, регулятор напряжения, клеммы и проводку.
Можно ли измерить емкость в Ah только мультиметром
Только мультиметром точно измерить емкость аккумулятора нельзя. Для этого нужен контролируемый разряд. Аккумулятор заряжают, подключают к нему известную нагрузку, измеряют ток и фиксируют время работы до установленного минимального напряжения. Формула для расчета простая: емкость в Ah = ток нагрузки в амперах × время работы в часах.
Например, если аккумулятор отдавал 5 А в течение 6 часов, полученная емкость составляет примерно 30 Ah. Но такой тест нужно проводить осторожно, с правильной нагрузкой и контролем напряжения. Для автомобильного аккумулятора полный разряд нежелателен. Он может сократить срок службы батареи. Поэтому в домашних условиях лучше ограничиться измерением напряжения покоя, проверкой во время запуска и обращением на СТО для теста нагрузочной вилкой или электронным тестером.
Важно! Если АКБ обслуживаемый, во время работы с ним нужно избегать искр, открытого огня и короткого замыкания. Возле батареи может быть взрывоопасная газовая смесь. Клеммы нельзя замыкать инструментом или проводом.
Признаки сниженной емкости аккумулятора
Сниженную емкость не всегда видно по напряжению покоя. Аккумулятор может показывать 12,6 В без нагрузки, но быстро проседать во время запуска двигателя. Это значит, что заряд есть, но батарея уже плохо держит нагрузку. На проблемы с емкостью указывают медленное вращение стартера, быстрый разряд после стоянки, нестабильная работа электроники, частая потребность в подзарядке и резкое падение напряжения под нагрузкой. Также настораживает ситуация, когда аккумулятор быстро заряжается, но так же быстро теряет заряд. Причинами могут быть старение пластин, сульфатация, глубокие разряды, перезаряд, низкая температура, утечка тока в автомобиле или неисправная система зарядки. Поэтому проверка мультиметром дает только часть информации.
Распространенные ошибки во время проверки
Самая частая ошибка — делать вывод о емкости только по напряжению сразу после зарядки. В этот момент на клеммах может оставаться повышенное поверхностное напряжение. Из-за этого АКБ кажется полностью заряженным, хотя под нагрузкой быстро проседает.
Другая ошибка — проверять АКБ на автомобиле с включенными потребителями. Фары, подогрев, сигнализация, мультимедиа и блоки управления меняют показатель. Для оценки заряда нужно напряжение покоя или отдельный тест под контролируемой нагрузкой. Не стоит касаться щупами одновременно плюсовой клеммы и металлических частей кузова, если есть риск короткого замыкания. Также нельзя работать с поврежденными проводами мультиметра, окисленными клеммами или нестабильным контактом. Плохой контакт дает неправильные показатели.
